艾普飞VGA Grid视频编码器是用来采集多个显示信号（VGA/DVI和HDMI接口）或摄像机（具备模拟复合和S-端子和3.5音频接口）的设备。它允许使用者详细的规划设计输入源的组合，映射到一个或多个输出通道中来观看。每个输出通道都可以查看记录和回放各种布局和效果。

主要特点：多路采集显示+音视频采集同时具备网络发布功能
§  采集更多384个来自VGA，DVI，HDMI，复合或S-视频信号源的源
§  布局、设计不同的输入源采集或传输到一个或多个输出通道中
§  支持输出MPEG4，H.264格式的文件
§  支持的分辨率从640×480到2048×2048
§  是需要多路音视频采集记录，控制室，数字标牌，安全记录，培训和模拟系统的理想选择
下面介绍如何通过网络登陆VGA Grid系统界面进行配置多路信号编码
1.  将VGA Grid设备的所要采集信号源正确连接到后面板的接口中，并用网线接入到你的路由器后通电开机。
2.  若知道Grid的IP地址，可用IE浏览器输入例如：“http://192.168.1.100/admin”,登陆用户名为“admin”，密码为空；若不知IP地址则可用Epiphan Network Discovery网络发现工具查找或将本地电脑网络IP地址设置为“192.168.255.249”，然后用IE浏览器输入例如：“http://192.168.255.250/admin”,登陆用户名为“admin”，密码为空即可登陆界面。

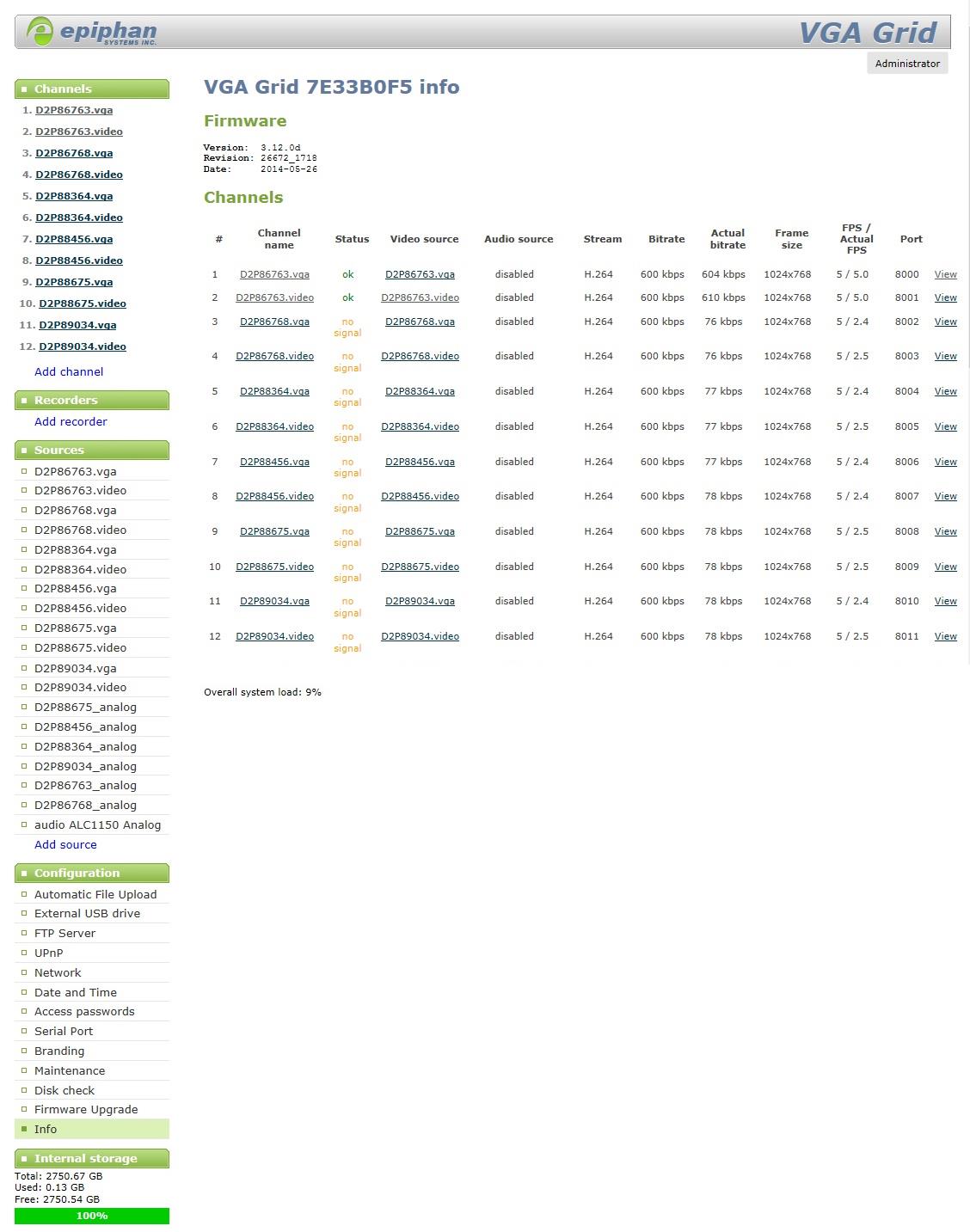

3.  进入系统后，会自动进入到系统的信息页面，如下所示，在只接了一块卡的信号时，在“Video Source”状态下显示“OK”即表示信号正常，否则显示“no signal”无信号。

4.   点击“Add Channel”增加通道，在“Media Sources”媒体源中选择“Use video source”视频源为“Multiple sources”多路源，在下方的Video sources muxing后的“Add source”可以添加更多的视频卡，并可设置图像的位置及大小百分比，在下方的Audio Sources中选择本视频所用的音频，如下所示。

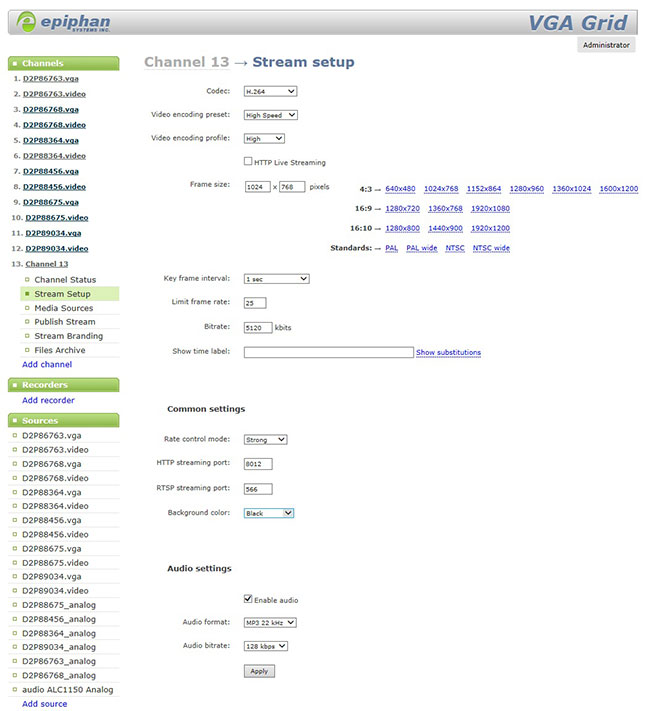

5.   点击“Stream Setup”流设置菜单，选择编码的格式，分辨率大小，帧速率（更高达120bps）及码率（更大100Mbits）和音频的设置，完成后点击“Apply”应用。

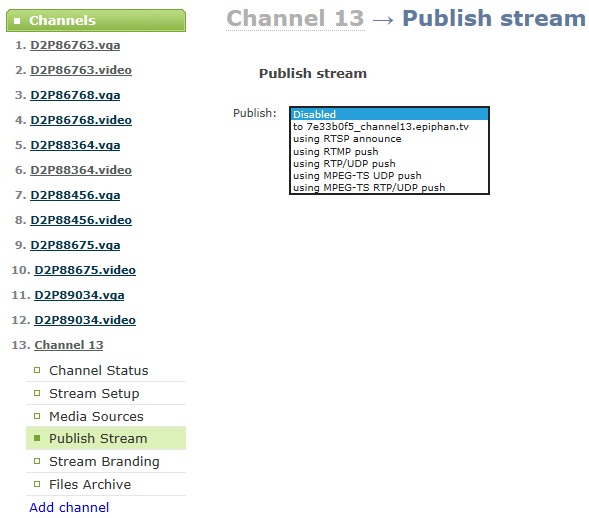

6.   VGA Grid可以将编码的视频流发布到网络上的服务器，点击“Publish Stream”菜单后，在Publish后的下拉列表中选择您要发布到服务器的方式，根据服务器要求指定信息即可推流到服务器。

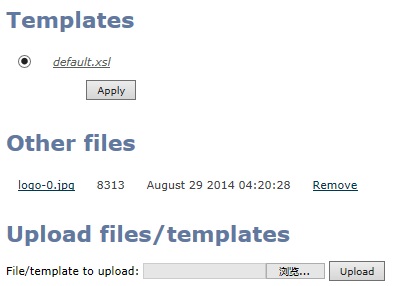

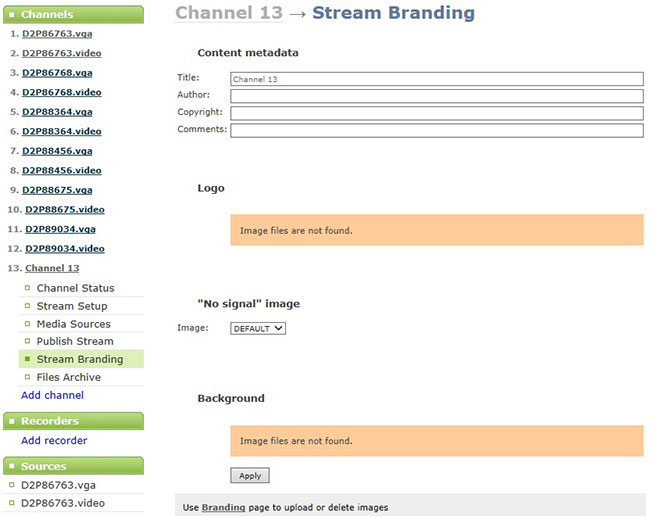

7.   点击“Stream Branding”菜单后，你也可以在这里为编码的视频加入标题，作者，LOGO标等信息，如下所示。


上传图片文件

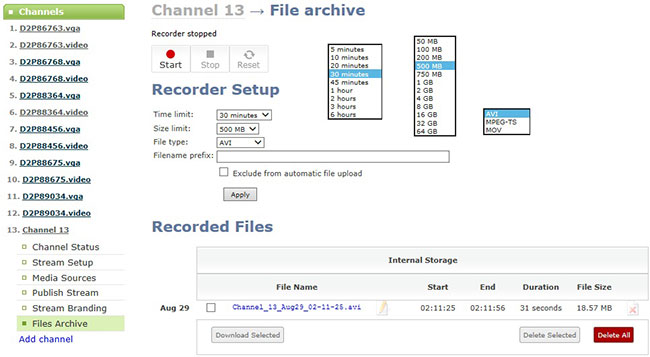

8.   VGA Grid 在编码的同时也可存储到自身带有的3TB硬盘中，采集时可根据时间和大小限制文件停止采集或手动停止，存储的文件格式类型有AVI/MPEG-TS/MOV。下方的Recorded Files中的文件就是采集存储在内部磁盘的文件，可选择下载或删除。

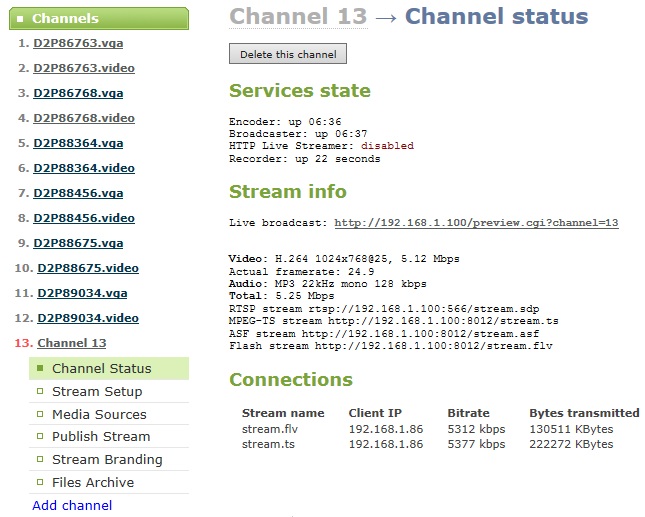

9.   点击“Channel Status”通道状态可查看当前通道的编码信息及网络传输的IP地址，用户可通过VLC等能接收网络信号的播放器输入该IP地址后播放视频流。

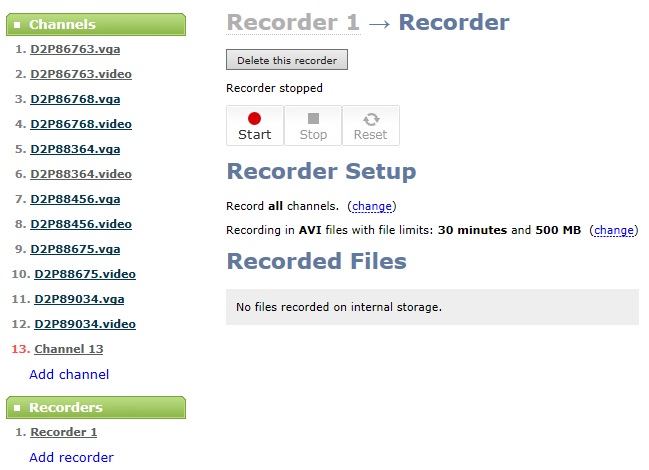

10.上述所讲的存储到自身磁盘中，只是针对于某一个通道，如果想同时存储多路信号，则可点击“Add recorder”添加记录通道，之后在右侧界面中的Recorder Setup中设置参数。

11.若要对信号源的位置偏移或视频源(S－video或复合)选择设置，可通过“Sources”菜单下的相应卡的设置进行调整。

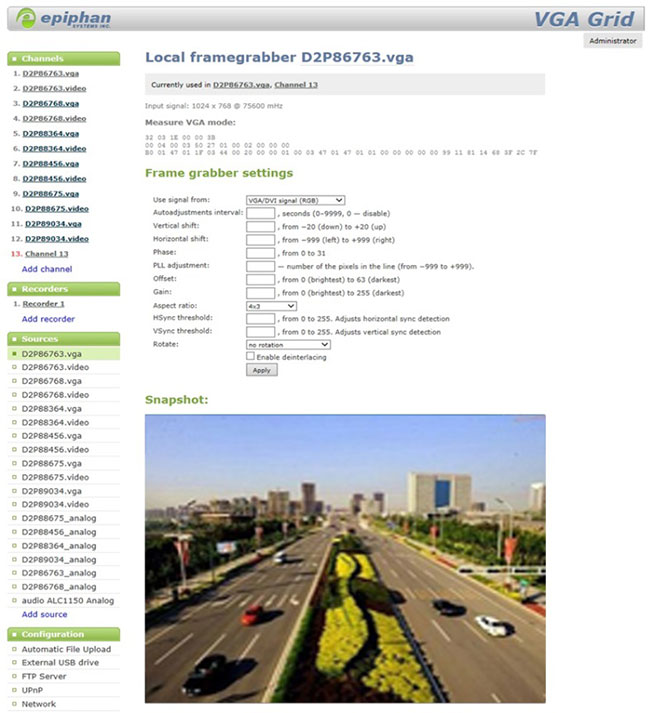

VGA信号源的设置

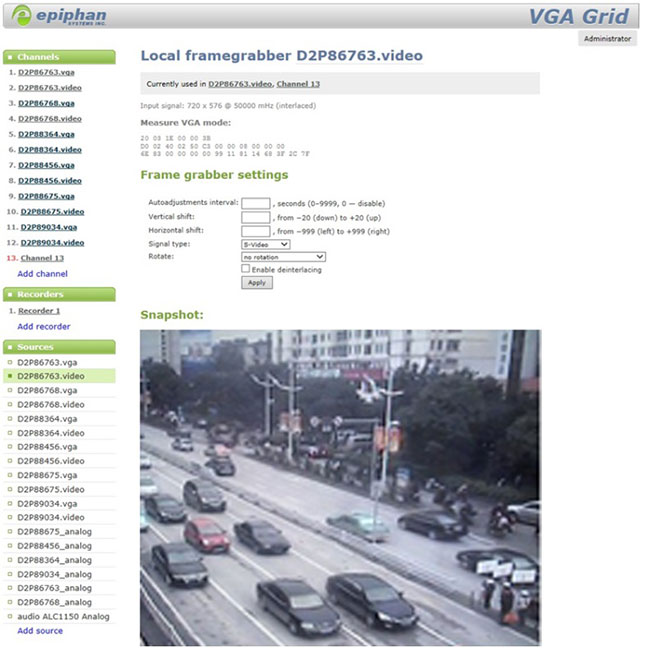

Video视频源的设置

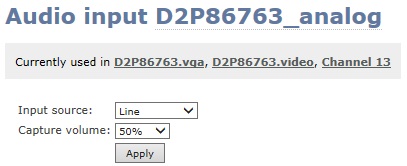

音频源的设置，可查看用于哪些通道

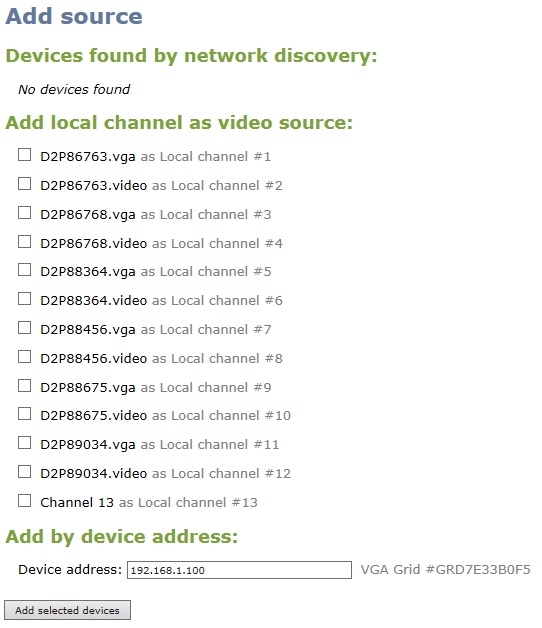

12.VGA Grid支持网络的级连，更多可以64台机器同时编码，可以通过添加视频源输入设备的IP地址来实现，如下所示。

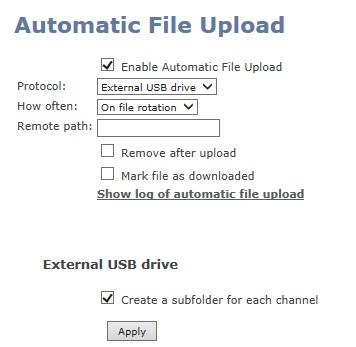

13.若想把采集到内部存储后的文件及时的取出拷贝到USB设备中，可将Automatic File Upload启用，并将Protocol设置为“External USB drive”,再将How often何时转存设置为“On file rotation”文件记录停止后执行，如下所示。

      还必须将External USB drive菜单的选项设置为“used to automatically move/copy recorded files(via Automatic File Upload)”，现在当你插入USB存储设备后，等待记录停止后会自动将文件拷入到USB设备中。

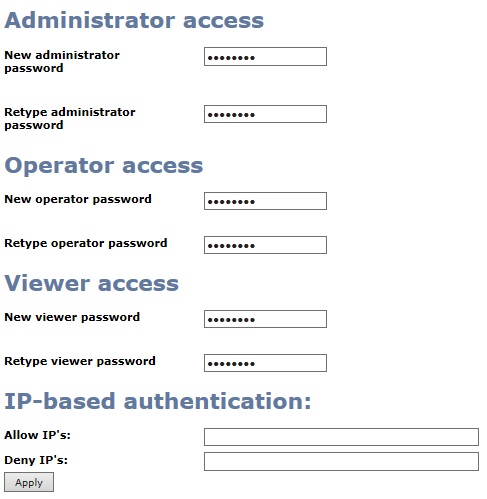

14.VGA Grid提供了多种用户级别权限，管理员权限更高；操作者只能操作编码，不能对系统设置；浏览者只能浏览，也可通过允许IP或拒绝IP来设置让哪些机器访问，如下图示。

到此，Epiphan系列中更强大的编码器VGA Grid如何使用的基本常识及进行多路信号采集传输流已讲完，更多功能有待于大家更深入的探所研究。
