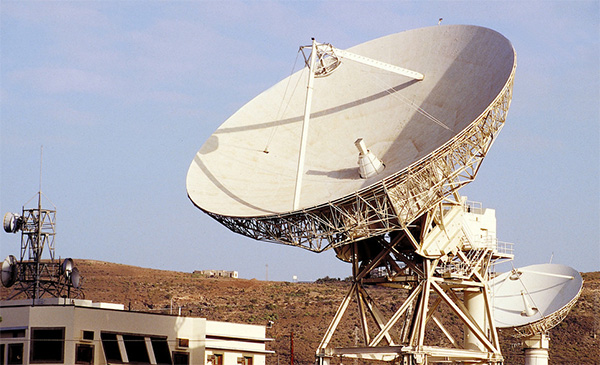

在讲述如何采集雷达信号2048x2048分辨率之前，我们先来了解一下什么是雷达，雷达：是英文Radar（radio detection and ranging）的音译，意为无线电探测和测距，是用电磁波的方法探测目标并测定它们的空间坐标位置，也叫无线电子定位设备。其原理是通过设备发射机经天线把电磁波能量射向目标空间的某一个方位，碰到该方位物体后反射回电磁波给雷达天线接收，再回传给接收设备进行分析处理，由此获得目标至电磁波发射点的距离、径向速度、方位、高度等信息即雷达信号。

　　雷达系统通过各种复杂的电子设备分析处理，形成可视化信号后显示在了仪器屏幕中，而想把这种高质量的信号采集并存储下来的话，现在的市场中却少有能达到原始图像还原效果的采集设备，因此出现了虎头蛇尾的结果，前端处理显示的清晰，后端采集效果却差强人意。本文我们就来讲述的一下如何解决这一问题，从而做到完美监视及全分辨率2048x2048的高清晰雷达信号采集。

　　要实现此功能，就需要一款能采集高频刷新率，及高清分辨率达2048x2048的专业级图像质量的板卡，艾普飞公司的一款内置性能最高的双路输入PCIe采集卡DVI2PCIe Duo就是为此而生，它通过DVI、VGA、SDI音/视频源和未加密的HDMI源无损采集视频，支持采集分辨率高达2048x2048，刷新频率识别高达120Hz。完全兼容于Windows 、Mac OS、Linux平台上运行的第三方记录、流媒体、会议和视频分析软件等应用程序。如果您的设备只有模拟AV信号的话，那么还可以通过一个可选的A/V kit扩展板增加对AV和S-Video视频及3.5’立体声音频的支持或非平衡?”TRS大三芯音频输入。

　　下面我们先来做一下准备工作：

　　１.  需要一台主流高配置的计算机，并且至少有一个PCIe x4或以上的PCIe插槽。

　　２.  支持2048x2048分辨率的显卡和显示器（如果不能支持，那么只能采集后放到别的可支持2048分辨率显示器的计算机中观看，以免因采集的高清晰图像画面太大而被迫压缩变形，造成采集效果不好的假像）。

　　３.  双通道的DVI线缆一条，如果是单通道DVI线缆则因速率不够而不能采集2048的高分辨率。

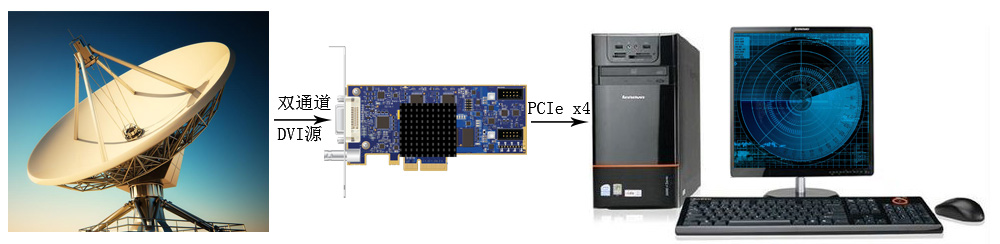

　　接下来在关机情况下，将这款能采集高清高频率的采集板卡DVI2PCIe Duo，插到这台高配置计算机的PCIe x4插槽中，并拧紧螺丝固定。再将雷达仪器设备的信号显示输出端，通过DVI线缆与高频率采集卡的DVI输入端相连，并拧紧线缆接头端的螺丝，以防接触不实而造成采集图像虚化。然后，开机启动发现新硬件后忽略，通过随板卡配带的驱动光盘安装驱动，如果是非Windows操作系统，侧请联系供应商咨询匹配驱动。

　　打开桌面上已安装完成的采集软件Epiphan Capture tool，如果此时显示”Capture device not found”则是说明板卡驱动没有安装成功，若显示Ｎo Singal则说明没有信号输入，当信号输入正确后，会在标题栏中显示出板卡的序列号及信号源的分辨率和刷新率。

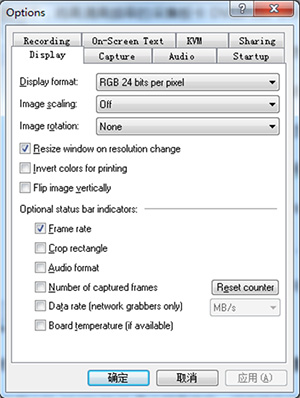

　　点击软件菜单栏中Tools下的Options选项，调出板卡的参数设置，在Display项中可以设置采集的色彩空间，窗口缩放，图像旋转，及帧速率和裁剪尺寸的大小显示等信息。

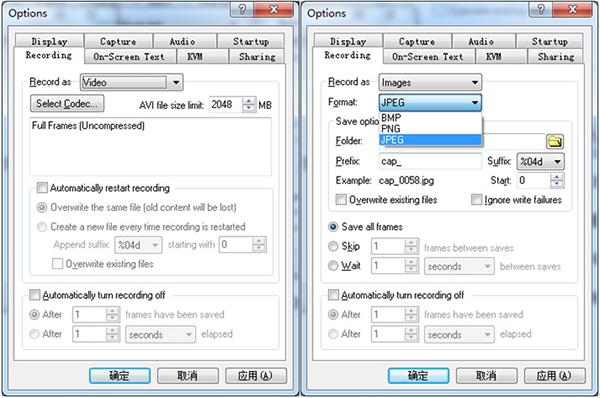

　　在Recording项中可以设置采集为视频格式或是图片格式，视频格式下限制文件大小为2G，可通过下面的设置选项选择采集的格式，及自动分断采集或是限时采集及限制帧数停止采集功能。而图片格式下，可设置图片为BMP、PNG、JPEG等序列或单帧格式，还可设置两张图片的间隔时间或是限制停止采集。

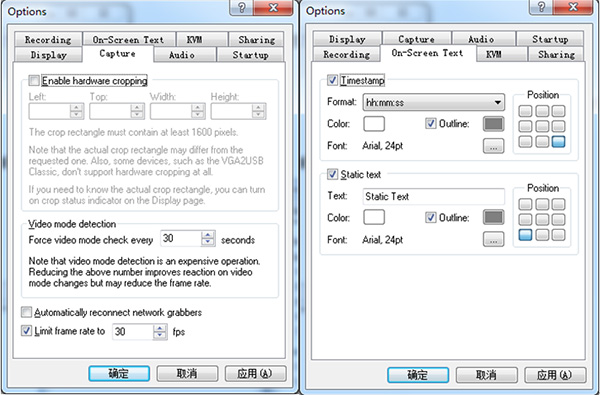

　　在Capture选项中可以设置区域采集及限制帧速率的大小。在On-Screen Text选项中可以设置时间叠加和字幕叠加功能，并以九宫格的位置形式叠加显示在九宫格的某一区域中。

　　如果这些功能还不能满足您的要求，那么您可以通过提供的SDK开发包进行二次开发，或是使用其它更多的基于DirectShow 开发的第三方软件来调用采集。

　　该款高频率采集板卡DVI2PCIe Duo不仅支持雷达的2048*2048高分辨率信号，还支持安检机中的Ｘ光机和医疗中CT的120Hz高频刷新率采集，是采集专业高清质量图像的理想首选。
