该单位是研究水务发展战略，起草有关水行政管理方面的地方性法规、规章草案，提出水务中长期发展规划及年度计划，并组织实施的事业单位。鉴于该单位的监控系统是五年前的设备，所有设备已老化且不能满足实际需要。为确保“水务局”本身的安全，保障正常的工作秩序，局领导决定进行了这次大修监控系统，采用先进的技术手段对办公区进行安全防范。

        我公司在深入进行设计勘察和详细研究之后，就办公区的具体使用功能进行了全面分析，并按照国家有关规范进行规划和设计，从系统主控设备、录象记录设备、前端图象采集设备的选型以及线路传输选择方面都做了精心选择和比对。以确保了设计和建设的系统能够真正的为该局的安全生产和防盗监控起到良好的作用。

        我公司经过紧张有序的施工，终于赶在汛期到来之前圆满结束任务，下面介绍一下我们公司在实际施工过程中所用到及升级后的效果。

        1.我们为该工程选用的前端摄像机采用了主流红外一体机：室内定向红外夜视摄像机和室内彩色红外半球摄像机，大范围监控区域选用带转动云台和变焦镜头的摄像机，清晰度在750线到900线，并及大的提高了夜间的监看及录制效果，同时具有低功耗的性能。

室内定向红外夜视摄像机

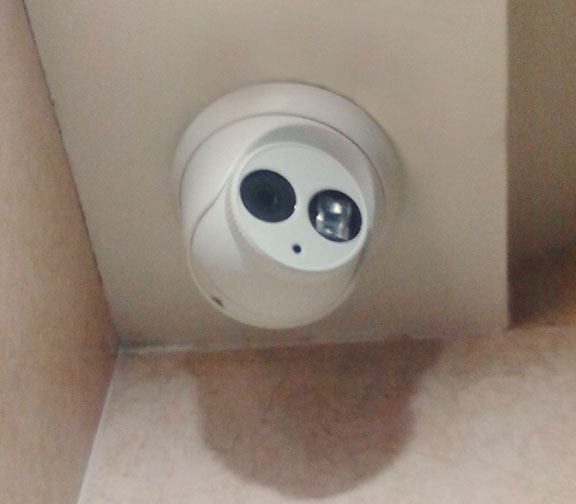

室内彩色红外半球摄像机

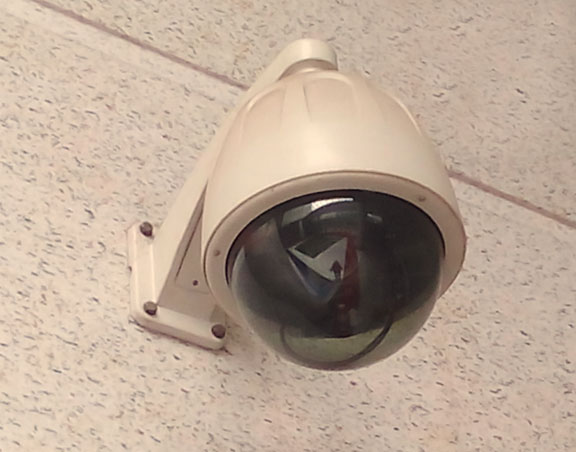

带转动云台和变焦镜头的摄像机

       2.更换全新的UPS主机及32块电池组，充分保证了控制电脑、监视器、录像机及摄像机4小时或更长时间的不间断供电。

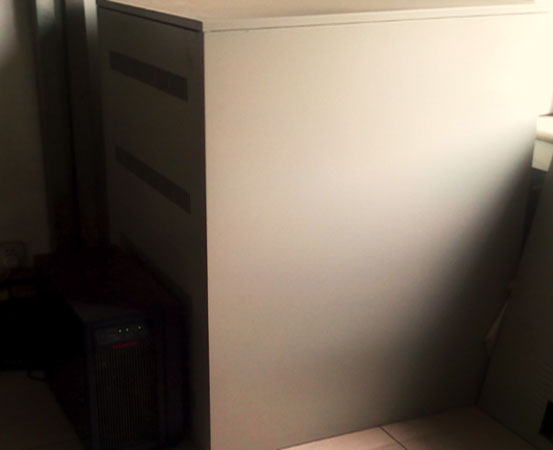

UPS电源

       3.升级图像记录设备录像机，由原先只能录制352x288分辨率的CIF格式升级到可录制704x576分辨率的D1格式，在高清晰的预监画面下同时录制成高清晰度的视频图像，保证了视频回放查看的高清晰。采用的嵌入式数字硬盘录像机，系统稳定性远远优于一般的工控式DVR硬盘录象机，具备完善、安全的远程多用户网络访问功能，快速录像检索、循环录像、断电开机后可自动工作等功能，同时系统具有非工作盘休眠功能。

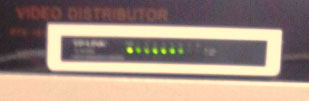

网络交换机

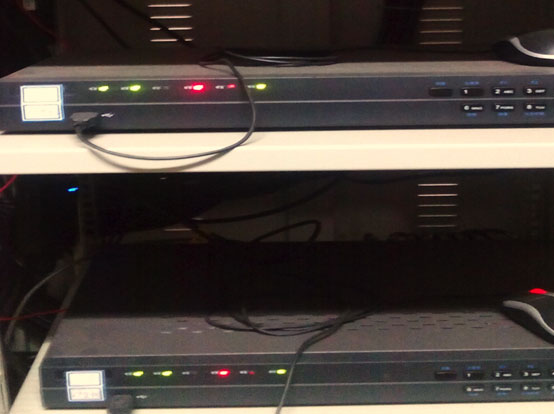

硬盘录像机


       4.升级矩阵主机采用新型80路输入16路输出模块及高级芯片，操作比较简单，由于设备技术性能提高及接口丰富，完全满足了现在的需求。图像切换的矩阵是全交叉矩阵，任意一路视频输入都可以切换到任意一路的输出；所有视频输入信号都可以叠加中文字符、日期和时间，并可设置任一个监视上的滚屏切换效果。

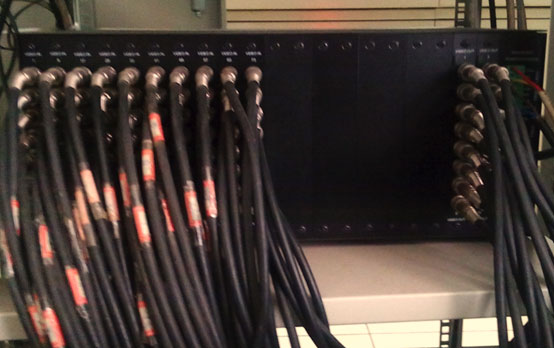

视频矩阵


       5.更换电视墙，监视器全部更换为新型高清晰度的液晶监视器，即美观又降低了功耗，通过矩阵控制分布的各监控点，在监视器上显示现场的视频图像，供保安人员进行图像监视。

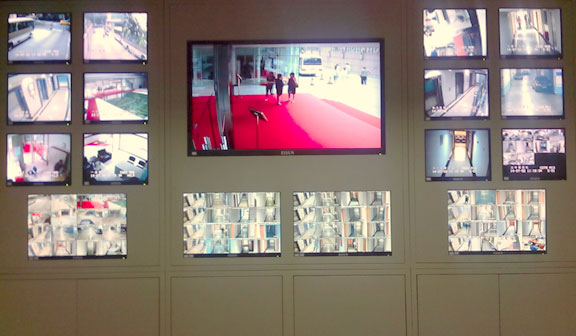

电视墙正面

电视墙背面

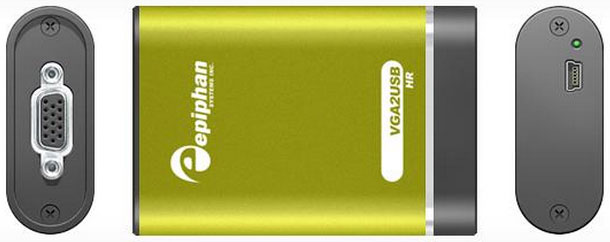

      6.电子取证器采用加拿大的屏幕捕获设备Epiphan HR，便于刑侦取证时将硬盘录像机中显示的图像视频实时采集存储下来。

        根据该单位的实际情况，我公司在施工中采取尽量不停机的方式，先拆除一部分设备及电视墙，让另一部分继续工作，再将设备移至另一边后，拆除更后电视墙及设备，避免因长时间全部停止录像而带来的不安全隐患。

        顺利竣工验收的当天，局内多位领导看了本次大修改造的实际效果后，对我公司的施工方案及竣工实际效果（包括预监和回放图像视频的清晰度、控制监视器切换方式及操作简便等）都非常的满意，并完全达到施工要求，对我公司这种能随时把顾客放在第N位的服务态度及工程质量给予了肯定。下面是大修之前的设备图及施工过程中的组图

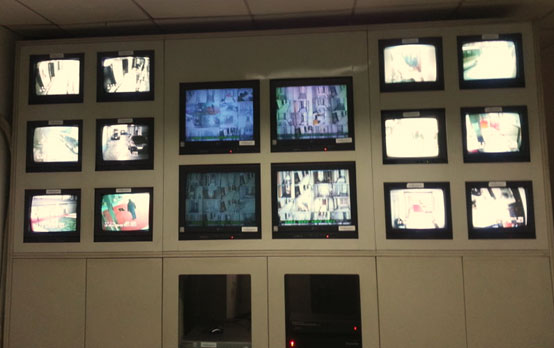

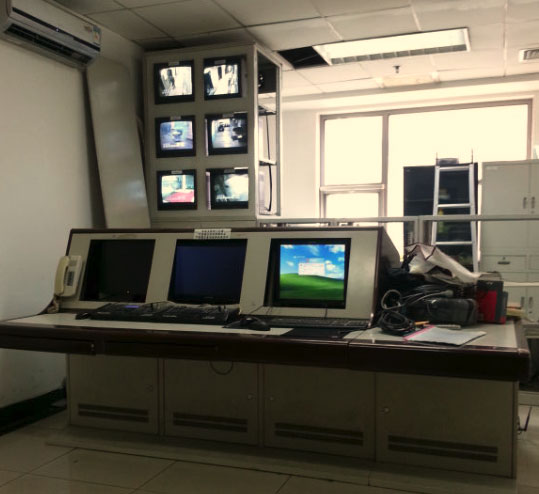

原有CRT电视墙，监视器已严重偏色，且屏幕模糊不清

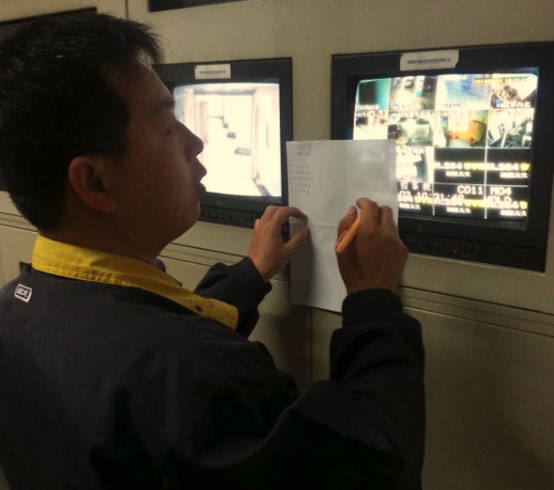

记录原录像通道位置，做好前期准备工作

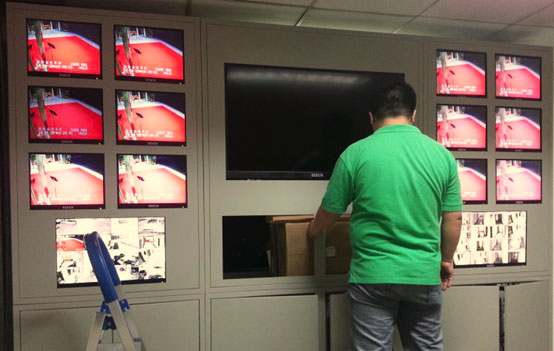

采用尽量不停机的方式，先拆除一部分电视墙，让另一部分继续工作

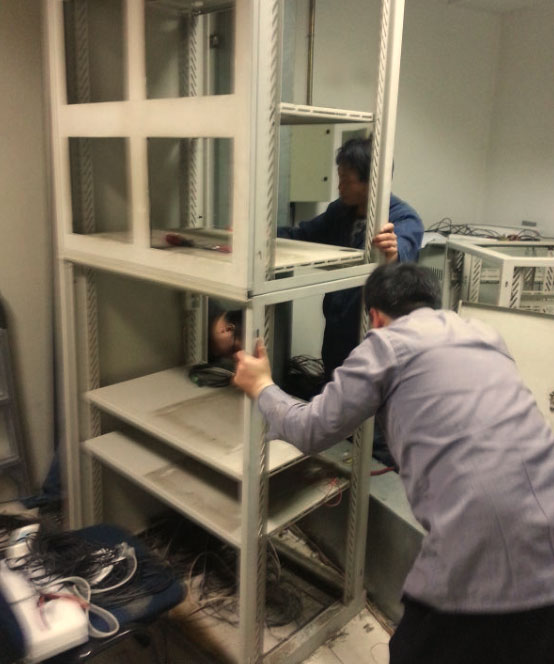

将设备移至另一边后，拆除更后电视墙架子

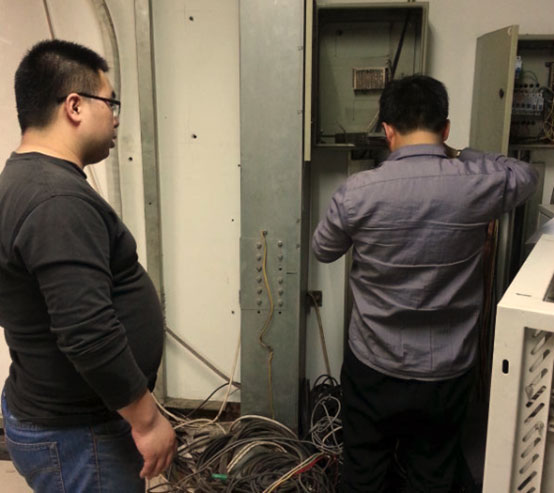

整理线路及供电电源

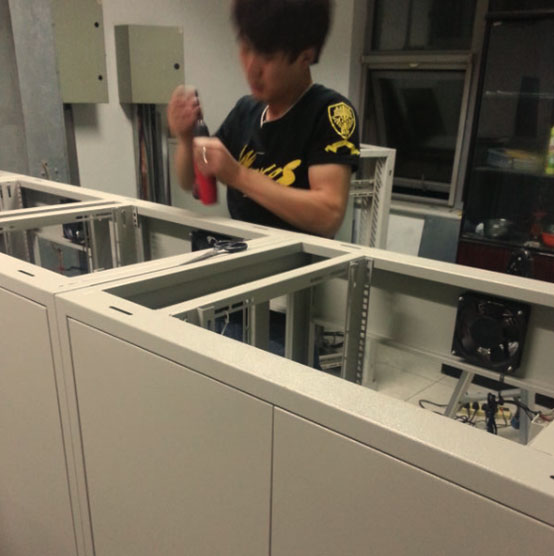

组装新型LED液晶监视墙底联

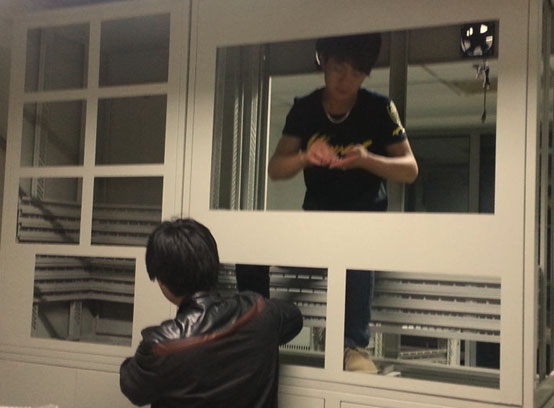

组装新型LED液晶监视墙顶联

安装LED液晶监视器

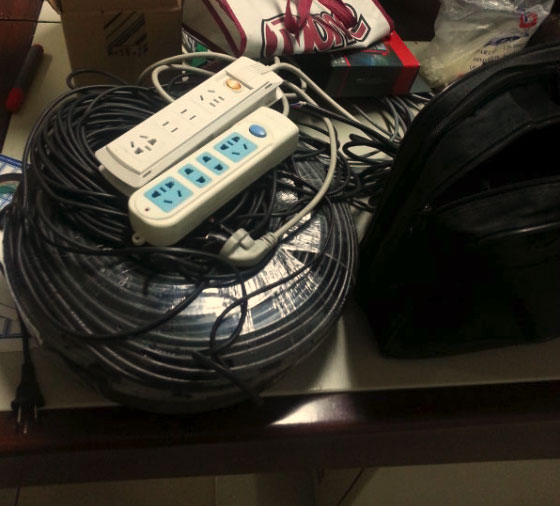

部分线路更换采用国标75－5视频线
